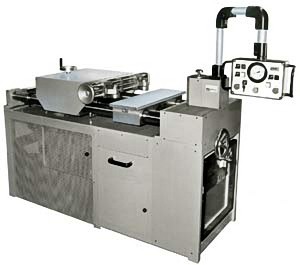

Kennzeichnungsmaschine UAP 800 Automatik

• äußerst kräftige, stabile, hydraulisch betriebene Kennzeichnungsmaschine, für schweren Dauerbetrieb ausgelegt
• arbeitet nach dem Abrollprägeverfahren
• geeignet für die Kennzeichnung von schweren Prägegütern, z.B. Blindflanschen oder Ventilkörpern mit Durchmessern von ca. 50 bis 800 mm
• die Bewegungseinrichtungen dieser Kennzeichnungsmaschine sind mechanisch ein- und verstellbar, ergonomisch positioniert
• Längsverstellung der Gegendrucktraverse alternativ auch elektrisch / hydraulisch, z.B. bei großem Hub-/ Verstellbereich, und auch manuell von der Frontseite aus möglich
• ein- und mehrzeiliges Prägen in nur einem Abrollvorgang möglich, in diversen Schrifthöhen, bei gleichbleibend hoher Geschwindigkeit
• die Prägeeindringtiefe ist variabel einstellbar
• selbstverständlich ist auch hier die vollautomatische Kompensation (Druck- und Toleranzausgleich) eingebaut
• Verstellhöhe  des Typenträgers bzw. der Prägezeile max. 150 mm ab Auflage auswechselbarer Schleißplatte, bis mittiger Abrollprägung (oberste Zeile). Verstellung erfolgt  über Handrad
• alle Bewegungseinrichtungen zur automatischen Kennzeichnung / Abrollprägung erfolgen voll hydraulisch, auch die Vor- und Rückfahrautomatik
• selbständiger, vollautomatischer Bewegungsablauf der beteiligten Funktionsteile, um wuchtige, schwere, unhandliche Prägegüter, wie z.B. große und dicke Blindflansche oder Ventilkörper einfach durchschieben zu können
• Geradflächen – Prägeeinrichtung vorhanden, z.B. für Vierkantflansche oder Profilstäbe
• zusätzliche Zu- und Abführrollgänge ( Staurollenförderer ) erleichtern die Zu-/ Abführung zur Kennzeichnungsmaschine und das Schieben/ Rollen in Prägeposition
• eine alternative U – Anordnung der Rollgänge erlaubt neben dem praktischen Handling der Durchschiebemöglichkeit der Prägeteile auch, dass nur an einer Stelle und von nur einem Bediener be- und entladen wird, sozusagen im Kreisverkehr
• dadurch der gesamte Kennzeichnungsbedarf kostengünstig und somit wirtschaftlich durchgeführt werden kann
• diese Kennzeichnungsmaschine besitzt bereits Vorkehrungen, die es erlauben, weitere Zusatzeinrichtungen leicht und schnell anzubringen, die es auch möglich machen, zylindrische oder konische Profil- und dünnwandige Rohrformstücke, z.B. auch über steckbare Dorntraversen, zu kennzeichnen, auch kurze oder lange Rohre, längs und/ oder quer zur Achse
• die Funktionen des hier verwendeten Typenträgers entsprechen etwa denen in den anderen UNIVERSAL – Abrollprägemaschinen, jedoch ist der Durchmesser etwas größer, angepasst
• bereits bekannte Art von Präge- und Leertypen ebenfalls aus Lagervorrat passend lieferbar, siehe UNIVERSAL-Abroll-Prägemaschine UAP 300
• die übersichtliche und griffbereite Aufbewahrung der Prägetypen in Schubfächern erfolgt gleichfalls nach bereits bekanntem und bewährtem System
• darunter befindet sich ein großes Schrankfach mit Zylinderschloß
• diese Kennzeichnungsmaschine besitzt weitere interessante und nützliche Alleinstellungsmerkmale, von denen nachfolgend einige aufgezeigt werden:
  • Leistungsaufnahme nur nach Bedarf, somit zeitgerecht energiesparend / umweltschonend
  • optische Prägedruckeinstellung über manuelle Manometereinstellung an der Front der Kennzeichnungsmaschine
  • Elektro- und Elektronikschaltkasten mit SPS getrennt ausgeführt
  • diese platzsparend in der Frontseite der Kennzeichnungsmaschine versenkt
  • bei Bedarf zwecks Funktionstätigkeiten weit herausschwenkbar
  • sich drehender Typenträger wegen Unfallverhinderung verdeckt und elektronisch gesichert
  • Bedientableau allseits drehbar auf Schwanenhals befestigt
  • Taster, Schalter und Armaturen gut bedien- und ablesbar
  • Bedienposition ergonomisch, ermüdungsarm ein- und feststellbar
  • durchmesserabhängige Auflage-/ Schleißplatten leicht austauschbar
  • Zentralschmiertung für wichtige / notwendige Schmierstellen
  • Kennzeichnungsmaschine arbeitet fast geräuschlos
  • großer Kühlflächendurchlass, für Dauerleistung vorgesehen
• diese vorgenannten Vorteilsmerkmale der Kennzeichnungsmaschine UAP 800 gereichen dem Anwender zu seinem eigenen wirtschaftlichen Nutzen, nicht nur wegen des schnellen und bequemen Produktionsdurchsatzes, sondern auch wegen des vielfältigen Produktespektrums, das mit nur einer Kennzeichnungsmaschine flexibel bewältigt werden kann



Folgende Metall- und Stahlteile lassen sich mit dieser Kennzeichnungsmaschine kennzeichnen / prägen:

Aluhohlteile (rund), Antriebswellen, Armaturen, Armaturenteile, Betonstahlverbinder, Bremsscheiben, Deckel, Flansche, Kappen, Ringe, Vorschweißbunde, Weldolets, Zylinder (rund)
